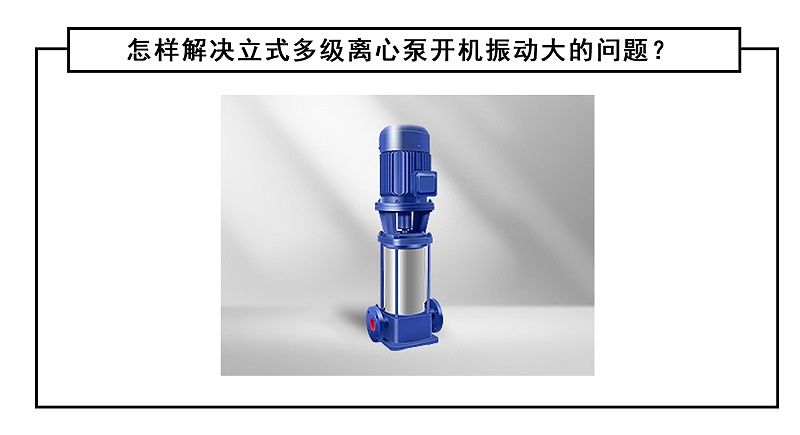

怎樣解決立式多級離心泵開機振動大的問題？

當我們購買了離心水泵后，先要安裝離心水泵，然后便是聯接離心水泵，管道接好之后便是啟動了。可是有可能出現的是立柱式多級泵出現振動狀況，那么大家該怎樣解決立式多級離心泵開機振動大的問題？下面為您介紹一下生產廠家該怎樣保證這一點。

一、水泵振動根本原因

1、國內立柱式水泵ISG80-160是由立式泵立即改造而成。電機基座與水泵基座中間豎直高寬比為4.3M，傳動軸系重約3t。相對性于立式泵，它提升了一根長為3752mm 直徑為140Mm的正中間傳動軸。結構類型，除開在中間傳動軸上改裝一個滾動軸承外，未 開展一切改造(如圖所示1所顯示)。此四臺水泵運作工作壓力長期性為0.7～0.85MPa。在水泵揚程高 、總流量大的工作狀況下，那樣一個品質大的系統軟件高速運轉，造成的向心力是 非常大的，會導致發電機組很大的振動。再加上支撐架和水泵出入水方位聯接彎曲剛度不足，導 致水泵和各聯接件有很大的位移。運作時水泵的位移造成上軸承受能力情況更改， 振動增加，因而非常容易發燙。若糾正水泵位移，改進軸承受能力標準，可減少系統軟件的 振動地震烈度。

2、水泵與傳動軸中間為剛性連接。因?yàn)樯a(chǎn)制造、安裝緣故，運作時泵軸與傳動系統 軸同舟，導致水泵振動;電機、傳動軸等其他地震源造成的振動也立即傳送給水泵 ，產生振動的累加，進一步增加水泵振動。此外，這類剛性連接增加水泵上滾動軸承所承擔的外力作用，導致滾動軸承易發燙，危害到泵軸。

二、改造狀況

對于以上原因，大家采用了下列2個流程開展改造。

1、提升管道彎曲剛度。充分考慮對水泵開展結構加固較為艱難，采用在水泵出入口無縫鋼管焊 接“筋板”的方法。沿出入水方位，在水泵出入口漸擴管與出水出水閘閥中間的聯接 無縫鋼管兩邊法蘭盤，用8條薄厚為32mm、總寬為100毫米的厚鋼板開展電焊焊接。提升無縫鋼管的剛 度，降低形變量，抵御水泵位移。經精確測量，加強筋后，水泵A點的位移量降到0.35mm 。

2、對傳動裝置開展改造。為降低電機、傳動軸的振動向水泵傳送，把水泵與 傳動軸中間的剛性連接改成延展性聯接。應用GB4323-84延展性套柱銷聯軸器，較大補償位移量為0.6毫米，賠償夾角1°30′。那樣，電機、傳動軸的振動能夠根據延展性 連軸器獲得賠償，不容易立即傳送到水泵。

三、改造結果

改造后，經精確測量，立式離心泵振動由改造前的振速4.3厘米/s減少為1.48cm/s。 依據振動地震烈度規范ISO2372-1974能夠判斷，水泵運作處在出色區。另外，水泵運 行穩定，上滾動軸承只需一切正常維護保養，泵軸被磨壞狀況也沒了，表明改造是取得成功的。

以上便是立式離心泵振動的解決方案，看過以上方式就可以處理振動的狀況了。
