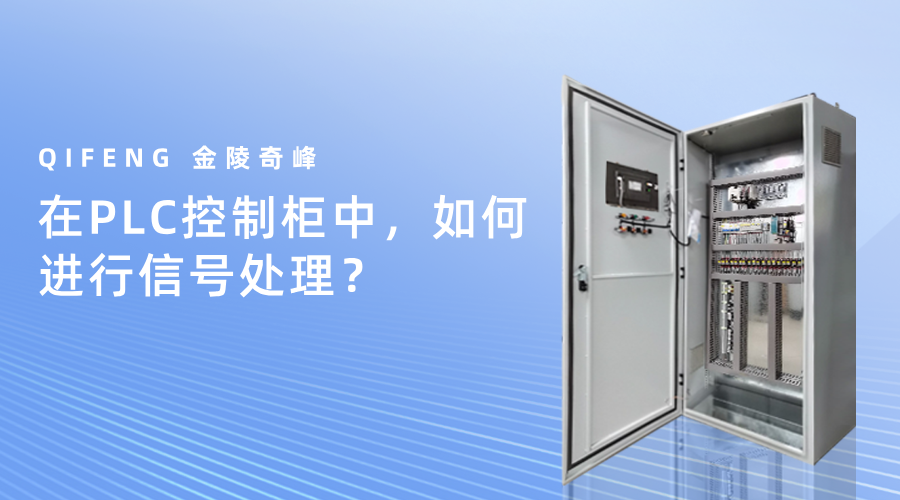

在PLC控制柜中，如何進行信號處理？

在現代工業自動化中，PLC（可編程邏輯控制器）已經成為了核心控制設備之一，而信號處理是PLC運行的基礎。在PLC控制柜中如何有效地進行信號處理，是為了確保系統的穩定性和可靠性。下面跟隨奇峰小編一起了解在PLC控制柜中，如何進行信號處理？

在PLC控制柜中，如何進行信號處理：

一、信號采集

PLC通過輸入模塊接收來自傳感器和其他設備的各種信號。這些信號可以是數字信號（如開關、按鈕的開關狀態）或模擬信號（如溫度、壓力、流量等）。在這一過程中，需要選擇適合的輸入模塊，確保其能夠支持所需信號類型和范圍。

數字信號采集：通常使用數字量輸入模塊，能夠快速讀取開關信號。

模擬信號采集：需要使用模擬量輸入模塊，將傳感器輸出的連續信號（如電壓或電流）轉換為PLC可讀的數字信號。

二、信號處理

當信號被采集，PLC就會通過其中間處理器（CPU）對信號進行處理。這一過程涉及以下幾個關鍵步驟：

信號過濾：為了避免噪聲對系統的影響，經過采集的信號可能需要進行濾波處理。可以使用軟件算法，比如平均值濾波、中值濾波等，來平滑信號。

數據轉換：模擬信號通常需要經過A/D轉換才能被CPU處理。PLC中的轉換模塊允許將電壓或電流信號轉化為數字數據。

狀態判斷：依據采集到的信號，PLC會運行程序邏輯進行狀態判斷。例如，根據溫度信號的高低，判斷設備是否開啟或關閉，加熱或冷卻。

異常處理：在信號處理過程中，PLC應具備對異常情況的識別和處理能力。例如，當傳感器信號不在預設范圍內時，系統能夠生成報警并采取相應措施。

三、輸出控制

信號處理完成后，PLC會根據程序邏輯輸出控制信號，驅動執行器進行相應操作。這些信號可能會控制電機、閥門、燈光等設備的開關狀態。輸出模塊的選擇同樣重要，需要確保它們能夠承受所需的負載，并與執行器的信號類型相匹配。

繼電器輸出：適用于需要高功率的負載，如大功率電機。

晶體管輸出：適用于快速開關控制的小功率設備。

模擬輸出：用于需要調節控制的設備，如變頻器控制電機速度。

四、信號監控與反饋

在信號處理的過程中，實時監控信號狀態至關重要?？梢酝ㄟ^HMI（人機界面）或SCADA（監控與數據采集系統）系統對PLC輸出的狀態進行監控，以便于操作員及時獲取設備的運行狀態和性能數據。反饋信號可以用于調整控制策略，從而提升整個系統的效率和防護性。
