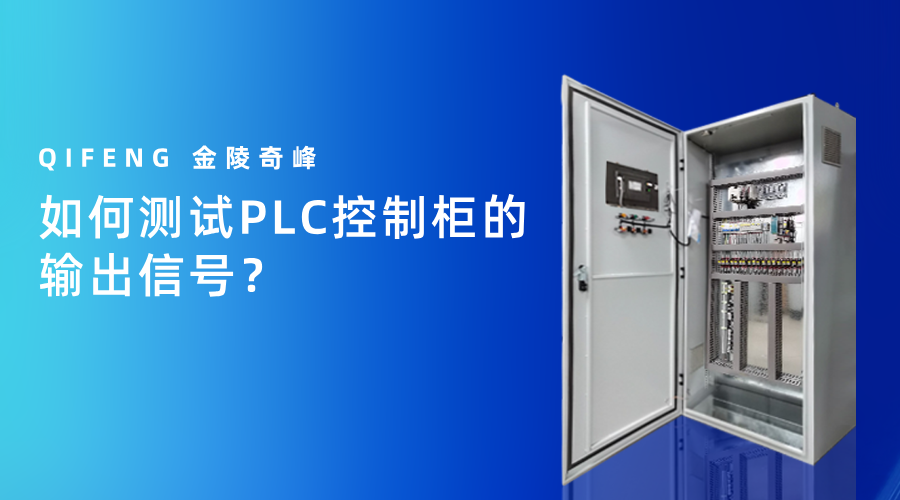

如何測試PLC控制柜的輸出信號？

在工業自動化系統中，PLC（可編程邏輯控制器）作為核心控制設備，其輸出信號的準確性和可靠性直接影響到整個控制系統的性能。因此，需要定期測試PLC控制柜的輸出信號。下面跟隨奇峰小編一起了解如何測試PLC控制柜的輸出信號？

如何測試PLC控制柜的輸出信號：

一、準備工作

1.工具準備：

萬用表或示波器：用于測量輸出信號電壓、電流和頻率。

信號發生器：可用于模擬不同類型的信號。

連接線和測試夾具：確保安全可靠的連接。

2.防護措施：

在進行測試前，確保了解PLC系統的工作原理和網絡結構。

斷開需要測試的設備與高電壓電源的連接，確保操作防護。

二、測試步驟

1.確認信號類型：

根據控制柜的設計，確認PLC的輸出信號類型，如繼電器輸出、晶體管輸出或模擬信號輸出（4-20mA、0-10V等）。

2.接線：

將萬用表或示波器的探頭連接到PLC輸出端子。確保連接穩固，以避免在測量過程中的接觸不良。

3.信號測試：

數字輸出信號測試:

通過發出控制命令，解決數字輸出信號（如高低電平切換）。

使用萬用表測試輸出端子電壓，應該在預定范圍內（通常為0V和24V）。

模擬輸出信號測試：

如果PLC配置了模擬輸出功能，用相應的命令設置輸出值，如0-10V或4-20mA。

使用示波器或萬用表測量輸出信號，確保其在規定范圍內，并與PLC預設值相匹配。

4.記錄結果：

將測試結果記錄在表格中，包括信號類型、實際測量值與期望值的對比。

三、故障排查

檢查接線：確認連接是否正確，確保沒有松動或短路的情況發生。

檢查PLC程序：確認PLC內部程序是否正確，并且輸出邏輯已經正確設置。

替換元件：如果經過多次確認仍然無效，可能需要對PLC輸出模塊進行更換或維修。
