PLC控制柜線路故障該如何判斷?

隨著科技的發展，越來越多的PLC(可編程序邏輯控制器)應用在機械設備自動化控制上面。現在有許多電工對其是避而遠之，不懂得怎么來處理這方面的故障。下面奇峰小編來跟大家分享一下。

在查找PLC控制線路之前我們一定要了解PLC各輸入輸出端子都是接的什么線，這就需要我們能看懂電氣原理圖，圖上標明了PLC輸入輸出端子的編號和與其對應的電氣符號，連接電氣元件的名稱。

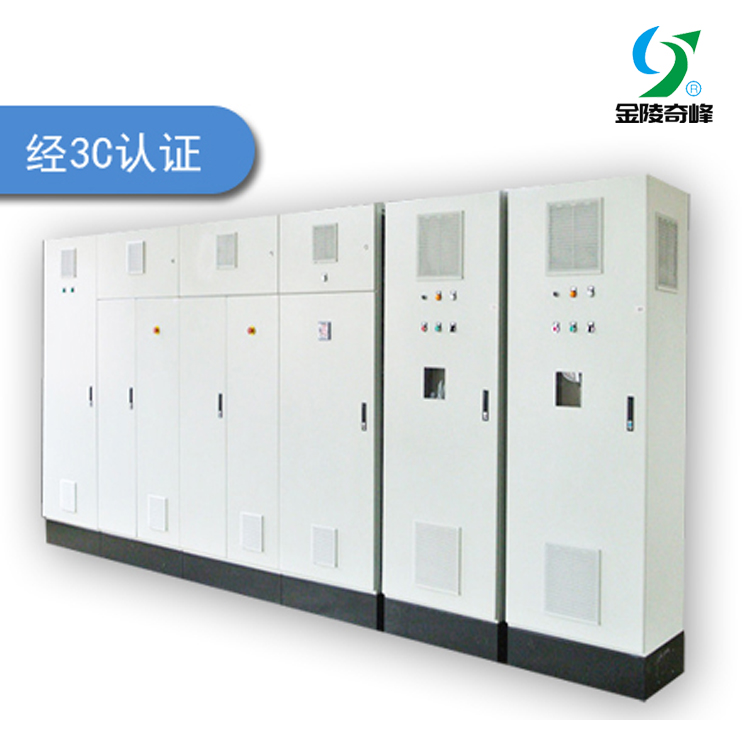

PLC控制柜內部結構一般包括以下五部分:

1.空氣開關：

一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都要有的一個東西。

2.金陵奇峰PLC：

這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的金陵奇峰PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。

3.電源：一個24VDC的開關電源，大多數的金陵奇峰PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

3.繼電器：一般金陵奇峰PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你金陵奇峰PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要金陵奇峰PLC供的節點卻是220VAC的，那么你就要在金陵奇峰PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

4.接線端子：這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的金陵奇峰PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要金陵奇峰PLC接到上位機，可能就需要增加交換機什么的。視情況而定。

通過了解PLC控制柜內部結構，其實我們可以這樣認為，PLC控制和我們以前按鈕操控方式大同小異，只是操作者不同，一個是通過各種傳感器收集數據經過計算輸出操作人員設定的數值。一個是通過人的判斷來操作按鈕。所以我們在查找PLC控制線路故障時可以把它分為兩部分來檢查 。一個是PLC外圍控制線路故障。一個是PLC控制器本身故障。
