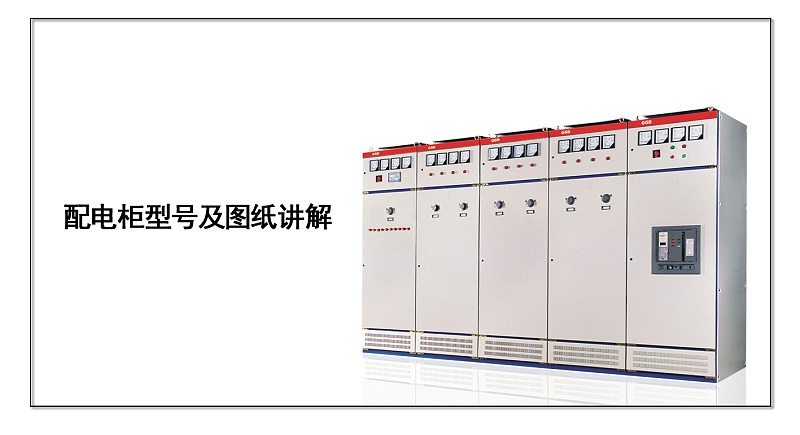

配電柜型號及圖紙講解

配電柜是電動機控制管理的通稱，配電柜應用在負載較為分散化，控制回路較少的場所。一般大家見到配電柜全是安裝在較為隱秘的角落里。對配電柜有興趣愛好的朋友能夠簡易的了解一下配電柜型號，和配電柜工程圖紙詳細說明的基本信息。今天我們來了解配電柜型號及圖紙講解。

配電柜型號配電柜型號有很多，一般不一樣的生產廠家都是有自身的型號。國內型號有MLS、GCS、GCK GGD等；海外生產廠家ABB有：MD190，MNS，ArTu、Blokset、8PT這些。一般規范的型號是GB7251.1

配電柜型號型號：

1：P-打開式低壓開關柜，G-密閉式低壓開關柜

2：G-固定不動死，C-抽出來式，H-固定不動、抽出來混放式。

3：L（或D）-驅動力用，K-操縱用，S-森源電氣系統軟件

GGD較劃算，GCS、GCK為經濟實用。

例：GGD/M/J①②③

G－溝通交流底壓配電柜

G－電氣元器件固定不動安裝，固定不動接線

D－電力工程用柜

M－控制面板實際操作

J－靜電感應電力電容器

①－設計方案編號：1.分斷能力為16kA；2.分斷能力為20kA；3.分斷能力為50kA

②－主電源電路計劃方案編號

③－輔助電源電路計劃方案編號

配電柜工程圖紙詳細說明：

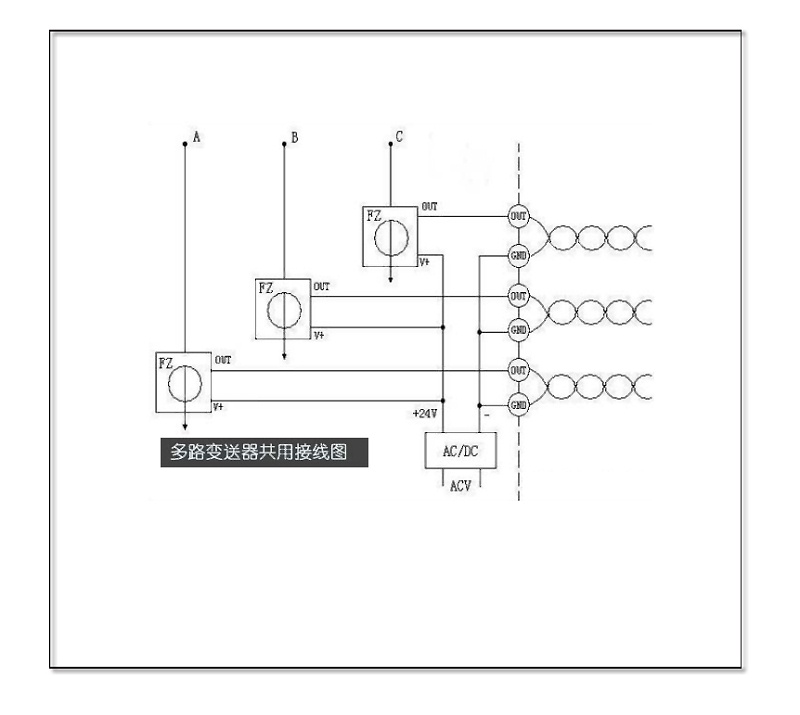

1.大家平常見到好幾家多家用電量的情況下，大多數是由一個配電柜里邊傳出來的，簡易的接線圖就是這個模樣。

2.配電設備板的原理圖分成一次原理圖和二次原理圖，一次原理圖即為主導電源電路原理圖，二次原理圖即是控制回路的原理圖。

3.以上是智能化配電柜的原理圖、展開圖 、端子排圖 、安裝接線圖這些，這種接線都較為的不便，智能化配電柜實際操作起來更便捷。
