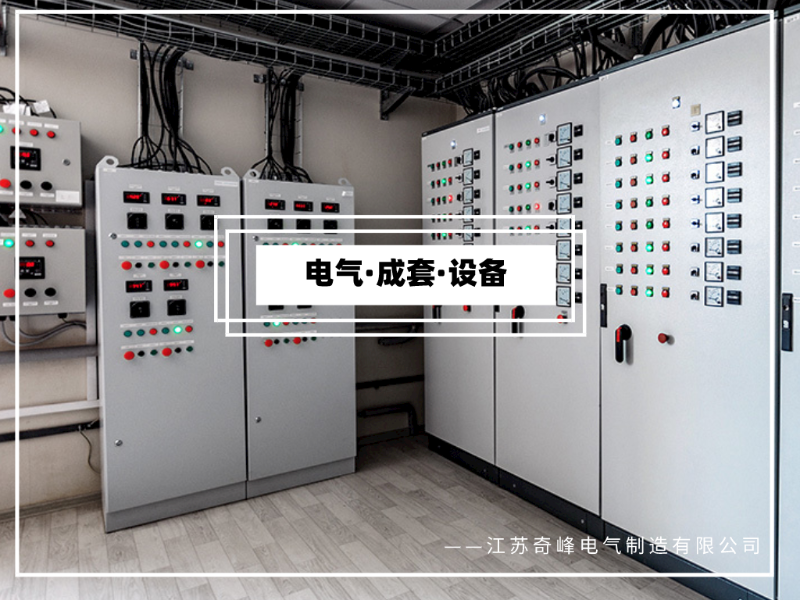

解讀電氣成套設備的基本知識

我們要知道電氣成套設備(控制柜、配電箱等)報價員需要讀懂系統圖、二次原理圖、平面布置圖及三者的相互關系。報價員平時要多看多學多問。將母線、隔離開關(高壓)、刀子開關(低壓)、斷路器(空氣開關)、電壓互感器、電流互感器、電力變壓器、交流接觸器、保護繼電氣(熱繼電氣)、避雷器等組成的設備。今天奇峰小編帶大家解讀電氣成套設備的基本知識。

電氣成套設備根據其原理關系所組成的回路被稱為初級電路或初級電路。為使系統安全可靠穩定運行，隨時對系統的運行狀態進行監控，同時隨時對系統進行控制，所需配置的其它電氣元件和設備有：測量儀器(電流表、電壓表、功率因子表、功量表、頻度表等)、控制信號元件(信號燈、按鈕、多功能轉換開關等)、繼電氣保護裝置等。根據其原理關系構成的回路稱為二次回路或二次方案圖。

一、電氣成套設備價格構成：

1、二次元件價格；

2、輔材價格，包括：二次線、端子、線鼻、線夾、繞線管、號碼管、字碼、扎帶、標準件等；

3、母排價格、母排用量按方案圖預算；

4、外殼價格，如： GGD:1800.00元/臺； KYN 28-12:6500.00元/臺； HXGN-12:2500.00元/臺； KYN 61-40.5:16500.00元/臺； GCK、 MNS需按方案計算； GCS、 MNS、 GCS、 MNS按方案計算；箱式變電站、非標箱(柜)按箱體尺寸計算。

5、包裝和運費；

6、企業綜合費用，包括管理費用、人力工資、稅金、利潤等；

7、投標時如中標，需向招標公司支付一些的費用。

二、報價流程和注意事項：

1、圖樣的整理：

按照用戶提供的圖紙，先完成圖紙目錄

檢查、分派和分類。了解本工程的設計意圖，并根據圖紙設計說明和技術要求(對于有招標文件的情況下，也需要結合招標文件的技術要求)，考慮計算變動方案所需的價格，同時注意平面布置圖(平面布置圖上反映了柜柜之間有無母線橋架長度)。

2.有關注意事項：

①對于高壓氣缸，為要五防要求，進線柜需要配備電子顯示裝置：

DXN-10、24/35 Q)和電磁鎖具，出線柜需配備帶電顯示(顯示方式：DXN-10/35 T)和接地開關聯鎖裝置。

②雙路電源進線時考慮備自投裝置，兩路電源進線與母聯之間應考慮電氣和機械聯鎖裝置(三合一)。

③KYN28-12中置柜式六氟化硫環網柜一般需要有溫濕度控制器和加熱器。

④當相間和相間對地距離不能要帶電要求時，需要進行母排硫化處理或采用異形母排或母排套熱縮套管，接頭還用隔緣罩包覆。

⑤了解低壓塑殼斷路器配件的意義。

三、了解和掌握常用技術資料：

a)接觸表面的搪錫或鍍錫。

b)環境溫度：銅母線為40℃，鋁母線為35℃，較高工作溫度85℃。

c)周圍環境溫度不等于40℃的修正系數。
