低壓抽屜柜的結構原理

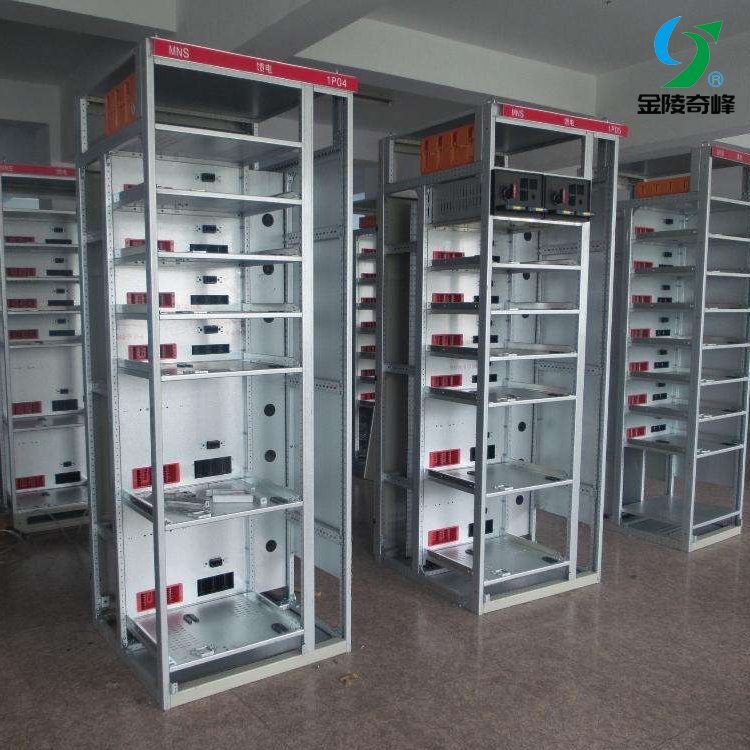

低壓抽屜柜又稱抽屜式開關柜具有較高的可靠性、和互換性，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的抽屜。今天帶大家了解低壓抽屜柜的結構原理。

低壓抽屜柜電路原理圖構成：

1、主電源電路一部分：便是開關電源到電機大電流量根據的途徑。關鍵由隔離開關（FS）、接觸器主接觸點（KM）、熱繼器（FR）或綜合保護器（KH）等電氣元器件構成。

2、控制回路一部分：便是對主電源電路電流量接通、斷開的操縱。由接觸器的電磁線圈及輔助觸點、汽車?yán)^電器的電磁線圈及接觸點、熱繼器或綜合保護器輔助觸點、切換開關、按鍵、信號指示燈、速率電源開關、拉繩開關、跑偏開關等元器件構成。

抽屜柜電路原理圖操作基本原理：

1、實驗部位工作中操縱基本原理：

先抽屜柜推及時，抽屜柜上隔離開關實際操作搖桿轉到實驗部位，隔離開關不接通，電源開關SP1合閉，PS2斷開，指示燈亮（HW），當場配電箱切換開關轉到中控部位(R)，KA1得電,KA1延時繼電器接通，中控備妥，中控傳出指令汽車?yán)^電器K1得電（一直得電），K1延時繼電器合閉，接觸器KM得電接通，接觸器輔助觸點接通，回復數據信號傳到中控，進行實驗運行工作中；中控傳出終止指令，K1跳停斷開，從而接觸器跳停斷開，進行停止工作。

2、工作中部位操縱基本原理：

先抽屜柜推及時，抽屜柜上隔離開關實際操作搖桿轉到實驗部位，隔離開關接通，電源開關SP1斷開，PS2合閉，指示燈亮（HW），當場配電箱切換開關轉到中控部位(R)，KA1得電,KA1延時繼電器接通，中控備妥，中控傳出指令汽車?yán)^電器K1得電（一直得電），K1延時繼電器合閉，接觸器KM得電接通，接觸器輔助觸點接通鎖緊維持，回復數據信號傳到中控，進行運行工作中；中控傳出終止指令，K1跳停斷開，從而接觸器跳停斷開，進行停止工作。
