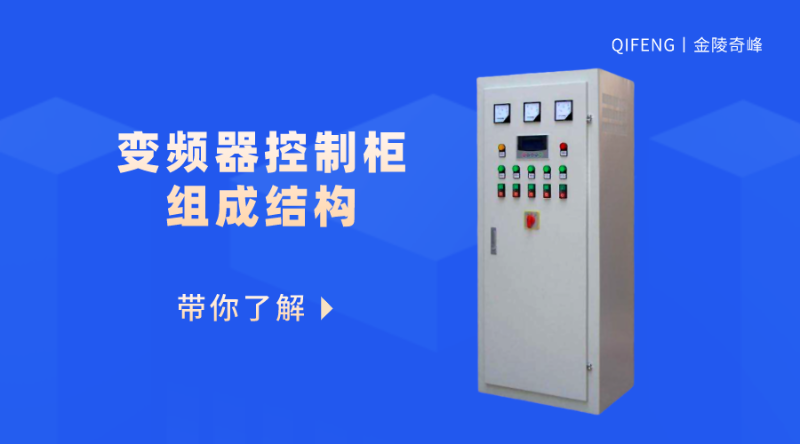

帶你了解變頻器控制柜的組成結構

變頻器控制柜(變頻器電氣控制柜/電氣控制柜)采用封閉式柜式結構，保護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂有噴塑，易于并柜安裝，上端可配置母線，變頻器面板外引至柜體外表面可直接操作，可根據需要設置現場和遠程控制或PC/PLC通訊控制,具有非常直觀的各種顯示功能。今天奇峰小編帶你了解變頻器控制柜的組成結構。

變頻器是變頻器控制柜的配套產品，其變頻調速功能和主要技術參數取決于內置變頻器的規格型號和外圍配置。變頻器控制柜根據不同的用途和功能差異很大，一般根據工礦要求定制。目前比較定型的有恒壓供水變頻柜(1控1、1控2、1控3等)。)，自動扶梯變頻控制柜，中間空調循環泵變頻柜, 風扇變頻節能柜等。

變頻控制柜的組成結構：

1.電路及其部件

一次電路又稱主電路，是從電源到負載輸送電能時電流經過的電路，即一次電路是直接與交流電網電源連接的電路。由一次設備連接而成的發電、輸電、配電或其他控制的電路稱為一次電路或一次接線系統。

一次電路一般工作在高電壓、大電流的工作狀態，一次電路的電源一般為220V以上交流電。它的主要功能是控制被控對象的電源，從而控制被控對象。

2.二次電路及其部件

二次電路又稱控制電路或輔助電路，是控制、保護、監控和測量主電路的電路。

二次電路中的各種設備稱為二次設備，包括各種控制開關(如按鈕等)。)，繼電器，接觸器線圈和輔助觸點，信號燈，測量儀器，PLC等等

二次電路的電源是380V、220V、36V等待交流電或直流電。V、220V電源可以在一次電源中獲得。如果一次側是高壓，也可以通過變壓器獲得，也可以通過整流器和干電池獲得DC電源。
