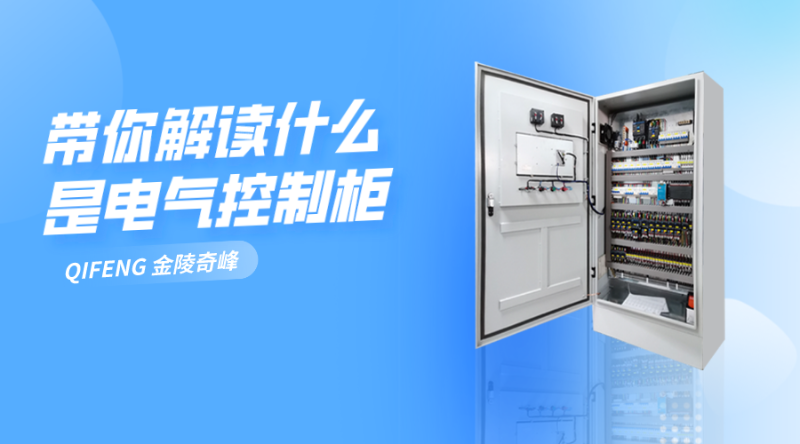

帶你解讀什么是電氣控制柜

各種工業自動控制機械設備需要明確的功能和有序的控制來實現各種工藝目標。電氣控制柜負責幫助制造設備完成這些功能。簡而言之，電氣控制柜是電氣設備組合中的控制設備，利用電力控制工業設備或機械來完成各種機械功能。電氣控制柜包括面板結構和電氣元件兩類。江蘇奇峰電氣制造有限公司專注生產電氣控制柜廠家，今天奇峰小編帶你解讀什么是電氣控制柜。

電氣控制柜的外殼：

電氣控制柜外殼是一種不同尺寸的金屬盒，通常由鋁或不銹鋼制成。外殼上所需門的數量（通常是一兩個）決定了其在大多數工業應用中的尺寸。外殼將有 UL 防護等級(典型值為 508A）、IP 等級和/或 NEMA 分類。

通常根據以下類型進行區分，如：

1.室內/室外使用；

2.防水/耐水；

3.防塵/固體污染物；

4.危險條件等級；

5.防爆等級；

金屬板上印有這些不同的分類，并附著在外殼上，以便操作人員識別和參考。

電氣控制柜后面板的功能：

背板是安裝在外殼內的金屬板，可以為導軌安裝和布線管道提供結構支撐。金屬導軌尺寸標準化，為電氣設備提供安裝結構。布線管組織布線，也有助于控制箱內設備之間的電磁干擾。

電氣控制柜的電氣元件：電氣控制柜中有八種電氣元件，它們定義并組織了面板執行的幾種不同功能。這些組件包括：

主斷路器：就像通向家庭或辦公室的主配電板斷開一樣。主斷路器可在大多數工業應用中進行處理 120V–480V 之間的電壓。

避雷器：該組件可防止雷擊或市電浪涌因過電壓而損壞面板內的電氣組件。

變壓器：根據輸入電壓，變壓器可將各部件的電壓降低到 120V，或輸入電源為 120V 將電壓降低到 24V。

端子:這些塊有助于組織和分配來自不同來源的電線陣列到不同的電氣設備。

可編程邏輯控制器 (PLC)：這本質上是一個包含在控制面板中的 CPU。該單元是控制面板的大腦，監控和控制各種機械過程。它將包括生產設備機械化功能的各種輸入和輸出。

繼電器和接觸器：這些開/關開關是基于來源的 PLC 命令控制機械化功能。較小的繼電器控制燈和風扇等功能。更大的繼電器，稱為觸點，控制更很好的的功能，如電機。

網絡交換機：控制面板的通信集線器和網絡交換機很方便PLC與生產線上各種網絡兼容設備的通信。

人機界面 (HMI)：這些組件允許操作員監控或控制機器的某些功能。常見的包括視頻監控器、操縱桿、按鈕、開關和鍵盤。

電氣控制柜主要應用于行業：

1.食品和飲料

2.石油和天然氣

3.制藥

4.發電機電源電路

5.制造業

6.水處理

7.物料搬運

定制電氣控制柜的設計將取決于其運行系統的復雜性。

設計可以包括個簡單的電氣繼電器系統或更復雜的設計 PLC 該系統有單個或多個系統 PLC 網絡以及 IIoT 或 SCADA 集成。

電控面板維護：

維護是電氣控制面板的另一個關鍵因素。使得維護是定制電氣控制面板設計的關鍵因素。

維護要點應包括：

組件、接線和端子清晰標記；

監控各種電氣連接的狀態；

控制外殼內的顆粒和灰塵；

害蟲防治措施；

電氣控制柜對工業自動化至關重要。它們為生產機械的各種功能提供更高層次的監控和控制，使制造商能夠定義、組織和滿足生產目標。
