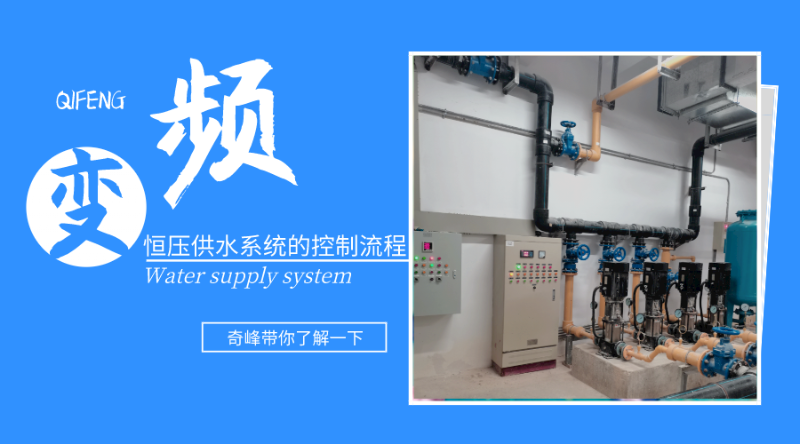

變頻恒壓供水系統的控制流程

變頻恒壓供水系統的控制流程如下：

(l) 系統通電后，根據接收到有效的自動控制系統啟動信號后，先啟動變頻器拖動變頻泵M1，根據壓力變送器測量的實際壓力和設定壓力的偏差調整變頻器的輸出頻率，控制Ml當輸出壓力達到設定值達到設定值，其供水量與用水量平衡時，轉速穩定到指定值l在調速狀態下工作。

(2) 當用水量增加時，壓力變送器反饋的水壓信號減小，偏差增大，PLC輸出信號增加，變頻器輸出頻率增加，因此水泵轉速增加，供水量增加，然后水泵轉速達到另一個新的穩定值。相反，當用水量降低水壓時，通過壓力閉環將水泵轉速降低另一個新的穩定值。

(3) 當用水量繼續增加時，變頻器的輸出頻率達到50Hz此時，如果用戶管網的實際壓力尚未達到設定壓力，并滿足增加泵的條件（詳細說明下一節），系統將在變頻循環控制模式下為PLC在水泵M2（變速運行）的控制下，變頻泵M1工作頻率運行，系統恢復水壓的閉環調節，直至水壓達到設定值。如果用水量繼續增加，滿足增加泵的條件，將繼續進行上述轉換，另一個工作頻率泵M3投入運行，變頻器輸出頻率達到50個上限頻率Hz時，壓力仍未達到設定值時，控制系統就會發出水壓超限報警。

(4) 當用水量降低，水壓升高，變頻器輸出頻率降至下限頻率，用戶管網實際水壓仍高于設定壓力值，滿足降低泵的條件時，系統關閉工作頻率泵M2，恢復水壓的閉環調節，使壓力再次達到設定值。當用水量繼續下降并滿足降低泵的條件時，將繼續上述轉換，并關閉另一個工作頻率泵M3。
